nhông xích 35B

Hình ảnh
Tên sản phẩm nhông xích 35B
Giá bán Xin liên hệ
Bảo hành
Đặt hàng

Nhông xích 35B







 Dùng cho xích công nghiệp: xích 35 tiêu chuẩn, bước xích 9.525mm (0.375 inch). đường kính con lăn 5.08mm, độ rộng trong 4.233mm

 kích thước nhông xích 35B, nhông 35B



 Dưới đây là bảng thông số kích thước đĩa nhông xích 35B tiêu chuẩn.



Đĩa nhông xích 35B tiêu chuẩn là nhông xích có các răng trên nhông ăn khớp với xích 35 tiêu chuẩn đi kèm:

(thao khảo thông số xích 35 tiêu chuẩn ANSI )



Tùy theo kích thước và tỉ số truyền thiết kế mà chọn loại nhông với số răng cho phù hợp, dưới đây là các nhông 35B với số lượng răng tăng dần từ 8 đến 112răng.

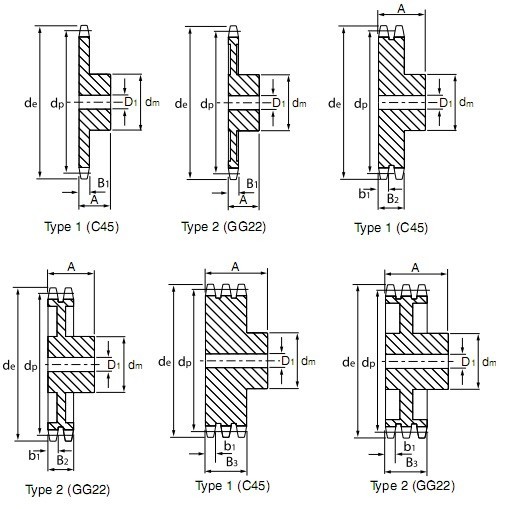

 đĩa nhông xích 35B, nhông 35B, nhông xích công nghiệp 35B


Trong đó: lỗ trục D1:

- Tiêu chuẩn lỗ trục nhỏ nhất từ 9.5mm (8 răng) đến19.05mm (loại 112 răng) tăng theo số răng. Đường kính lỗ trục tùy theo từng cơ cấu trục có thể nên cần phải gia công móc lỗ thêm để phù hợp với các hệ thống trục máy. Vì vậy khi chế tạo nhông thì lỗ trục luôn ở mức nhỏ nhất để đáp ứng được hầu hết các nhu cầu trục chuyền lực.



- Độ dày B1, b1, B2, B3 tương ứng với nhông 1 dãy, nhông 2 dãy, nhông 3 dãy ( 2 nhánh, 3 nhánh) tiêu chuẩn là không đổi:



B1=0.168 inch ( 4.267 mm)

b1=0.162 inch ( 4.115 mm)

B2=0.561 inch ( 14.249 mm)

B3=0.96 inch ( 24.384 mm)





số răng đường kính ngoài inch đường kính ngoài mm
8 1.13 28.702
9 1.26 32.004
10 1.38 35.052
11 1.5 38.1
12 1.63 41.402
13 1.75 44.45
14 1.87 47.498
15 1.99 50.546
16 2.11 53.594
17 2.23 56.642
18 2.35 59.69
19 2.47 62.738
20 2.59 65.786
21 2.71 68.834
22 2.83 71.882
23 2.95 74.93
24 3.07 77.978
25 3.19 81.026
26 3.31 84.074
27 3.43 87.122
28 3.55 90.17
29 0 0
30 3.79 96.266
31 0 0
32 4.03 102.362
33 0 0
34 0 0
35 4.39 111.506
36 4.51 114.554
37 0 0
38 0 0
39 0 0
40 4.99 126.746
41 0 0
42 5.23 132.842
43 0 0
44 0 0
45 5.59 141.986
46 0 0
47 0 0
48 5.95 151.13
49 0 0
50 0 0
51 0 0
52 6.43 163.322
53 0 0
54 6.66 169.164
55 0 0
56 0 0
57 0 0
58 0 0
59 0 0
60 7.38 187.452
68 8.34 211.836
70 8.58 217.932
72 8.81 223.774
76 9.29 235.966
80 9.77 248.158
84 10.25 260.35
95 11.56 293.624
96 11.68 296.672
102 12.4 314.96
112 13.59 345.186



Khi thiết kế hệ thống bộ truyền xích cần lưu ý các điểm sau:

1. Lực tác dụng trong bộ truyền xích

2. Tải trọng động của toàn mạng

3. Động năng va đập



Thông tin các dạng hỏng báo trước cần thay thế bảo dưỡng quan trọng:



- Mòn bản lề

- Hỏng do mỏi, vỡ con lăn, mòn con lăn

- Mòn răng đĩa nhông xích

- Má xích xoay tương đối so với chốt và ống (nhão giãn xích)




Nguyên nhân: chủ yếu do ma sát giữa má xích, ma sát giữa ống và con lăn, độ căng đạt đến giá trị tới hạn (đối với các bộ truyền không điều chỉnh được khoảng cách trục, hoặc đã hết giới hạn điều chỉnh)



Nhông xích - Nhông răng

Đĩa xích - Bánh răng



Cũng tương ứng với xích công nghiệp, thì nhông xích công nghiệp cũng được phân loại thành các loại khác nhau:

- Nhông bánh răng - nhông răng - bánh răng

- Nhông xích đĩa



Trong đó, Nhông xích hay nhông đĩa xích được chia làm 3 tên mã khác nhau:  A B C theo cấu tạo hình dạng là:

+ Nhông xích  nhóm A - hay bản A là nhông hình dạng tấm đĩa phẳng

+ Nhông xích nhóm B - hay bản B là nhông liền khối cùi trục 1 bên

+ Nhông xích nhóm C - hay bản C là nhông liền khối cùi trục 2 bên



- Trong đó theo số dãy xích thì nhông cũng hỗ trợ chia :

+ Nhông xích đĩa đơn

+ Nhông xích đĩa kép

+ Nhông xích đĩa 3, 4, ...

 + Và một số nhông đặc biết: nhông xích kéo, nhông xích gạt, nhông xích bước đôi, nhông xích tải...

- Trong công nghiệp phổ biến một số loại nhông xích: với số răng từ 8 đến 112, ngoài ra nhông có loại có số răng trên 112 xin liên hệ.





thông tin chi tiết xin liên hệ
