xích thép không gỉ - xích inox

Hình ảnh sản phẩm

(Kích vào hình để xem ảnh phóng to)

Tên sản phẩm xích thép không gỉ - xích inox
Giá bán liên hệ NV KD
Khuyến mại
Tình trạng Mới 100%
Đặt hàng
Thông tin liên hệ => Quý bạn có thể để lại thông tin liên hệ tại đây <=
Chi tiết sản phẩm

xích thép không gỉ - xích inox

xích công nghiệp





- Xích được sản xuất theo tiêu chuẩn với kết cấu :

hợp chất inox 304 + Chrome + Nikel.



- Tên mã có kèm theo SS: Stainless Steel



- Xích có khả năng kháng hóa chất, chịu nhiệt độ, không han gỉ nên được dùng trong môi trường chiệu nhiệt độ cao hoặc hóa chất hữu cơ và vô cơ











xích thép không gì, xích inox, xích chịu hóa chất, xích chịu nhiệt

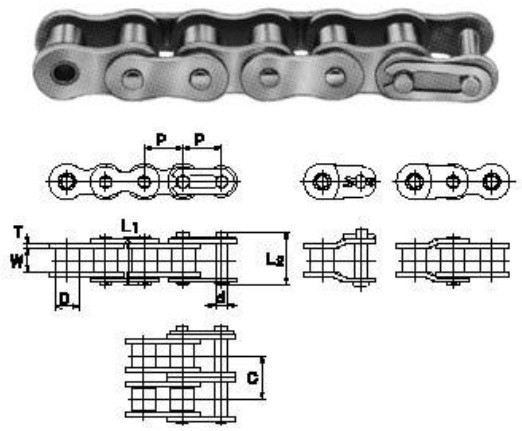

1. Xích con lăn tiêu chuẩn



 xích thép không gỉ, xích inox 304, xích inox, kích thước xích inox





Xích thép không gì - xích inox (đv: mm)
ANSI bước xích độ rộng đường kính d L1 L2 C độ dày
tiêu chuẩn P trong con lăn         má xích
mã xích   W D         T
25SS 6.35 3.175 3.302 2.286 8.636 9.398 0 0.762
25SS-2 6.35 3.175 3.302 2.286 14.986 16.002 6.4008 0.762
35SS 9.525 4.7625 5.08 3.5814 12.7 14.224 0 1.27
35SS-2 9.525 4.7625 5.08 3.5814 21.6408 23.1394 10.1092 1.27
40SS 12.7 7.9375 7.9248 3.9624 17.018 18.288 0 1.524
40SS-2 12.7 7.9375 7.9248 3.9624 31.496 32.766 14.3764 1.524
50SS 15.875 9.525 10.16 5.08 21.082 22.606 0 2.032
50SS-2 15.875 9.525 10.16 5.08 39.37 40.64 18.1102 2.032
60SS 19.05 12.7 11.9126 5.9436 26.416 28.194 0 2.3876
60SS-2 19.05 12.7 11.9126 5.9436 49.276 51.054 22.7838 2.3876
80SS 25.4 15.875 15.875 7.9248 33.528 36.576 0 3.175
80SS-2 25.4 15.875 15.875 7.9248 61.722 64.77 29.3116 3.175





xích thép không gì - xích inox (đv: inch)
ANSI bước xích độ rộng đường kính d L1 L2 C độ dày
tiêu chuẩn P trong con lăn         má xích
mã xích   W D         T
25SS 0.25 0.125 0.13 0.09 0.34 0.37 0 0.03
25SS-2 0.25 0.125 0.13 0.09 0.59 0.63 0.252 0.03
35SS 0.375 0.1875 0.2 0.141 0.5 0.56 0 0.05
35SS-2 0.375 0.1875 0.2 0.141 0.852 0.911 0.398 0.05
40SS 0.5 0.3125 0.312 0.156 0.67 0.72 0 0.06
40SS-2 0.5 0.3125 0.312 0.156 1.24 1.29 0.566 0.06
50SS 0.625 0.375 0.4 0.2 0.83 0.89 0 0.08
50SS-2 0.625 0.375 0.4 0.2 1.55 1.6 0.713 0.08
60SS 0.75 0.5 0.469 0.234 1.04 1.11 0 0.094
60SS-2 0.75 0.5 0.469 0.234 1.94 2.01 0.897 0.094
80SS 1 0.625 0.625 0.312 1.32 1.44 0 0.125
80SS-2 1 0.625 0.625 0.312 2.43 2.55 1.154 0.125

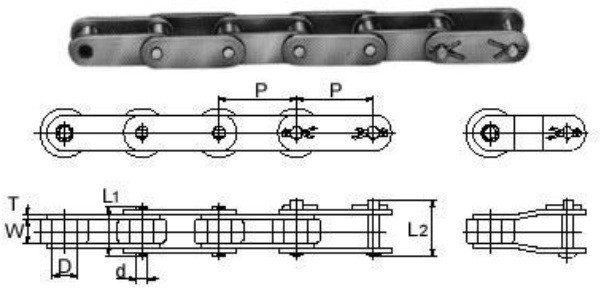

2. Xích bước đôi - xích inox

xích thép không gỉ







xích bước đôi inox, xích bước đôi thép không gỉ, xích inox, xích thép không gỉ









xích bước đôi - xích thép không gỉ - xích inox (đv : mm)
ANSI bước xích độ rộng đường kính d L1 L2 độ dày
tiêu chuẩn P trong con lăn       má xích
mã xích   W D       T
C2040SS 25.4 7.9375 7.9248 3.9624 17.272 19.304 15.24
C2042SS 25.4 7.9375 15.875 3.9624 17.272 19.304 1.524
C2050SS 31.75 9.525 10.16 5.08 21.336 23.368 2.032
C2052SS 31.75 9.525 19.05 5.08 21.336 23.368 2.032
C2060SS 38.1 12.7 11.9126 5.9436 29.972 31.75 3.175
C2062SS 38.1 12.7 22.225 5.9436 29.972 31.75 3.175
C2080SS 50.8 15.875 15.875 7.9248 36.83 39.878 3.9624
C2082SS 50.8 15.875 28.575 7.9248 36.83 39.878 3.9624







xích bước đôi - xích thép không gỉ - xích inox (đv : inch)
ANSI bước xích độ rộng đường kính d L1 L2 độ dày
tiêu chuẩn P trong con lăn       má xích
mã xích   W D       T
C2040SS 1 0.3125 0.312 0.156 0.68 0.76 0.6
C2042SS 1 0.3125 0.625 0.156 0.68 0.76 0.06
C2050SS 1.25 0.375 0.4 0.2 0.84 0.92 0.08
C2052SS 1.25 0.375 0.75 0.2 0.84 0.92 0.08
C2060SS 1.5 0.5 0.469 0.234 1.18 1.25 0.125
C2062SS 1.5 0.5 0.875 0.234 1.18 1.25 0.125
C2080SS 2 0.625 0.625 0.312 1.45 1.57 0.156
C2082SS 2 0.625 1.125 0.312 1.45 1.57 0.156



  1. Đơn vị tính theo tiêu chuẩn Inch : 1 inch = 25,4 mm
  2. Để biết thêm về thông tin kỹ thuật ( xích, nhông xích, khóa xích..) Xin liên hệ nhân viên hỗ trợ kỹ thuật hoặc gửi yêu cầu vào đây  =>yêu cầu<=
  3. Tài liệu về Xích công nghiệp

Để xác định mã xích đang xử dụng cần đo ít nhất 3 thông số cơ bản là:

- Bước xích P
- Độ rộng trong W
- Đường kính con lăn D

Áp 3 thông số này theo bảng trên sẽ xác định được mã xích theo tiêu chuẩn ANSI. Nếu 3 thông số không khớp trong bảng trên có thể tham khảo xích công nghiệp tiêu chuẩn DIN ISO BS ở đây



Ngoài ra, xích công nghiệp tiêu chuẩn ANSI có thêm tai gá được ứng dụng để bắt vít với thiết bị hỗ trợ. (xin thao khảo xích tai gá)



Thông tin chi tiết xin liên hệ
